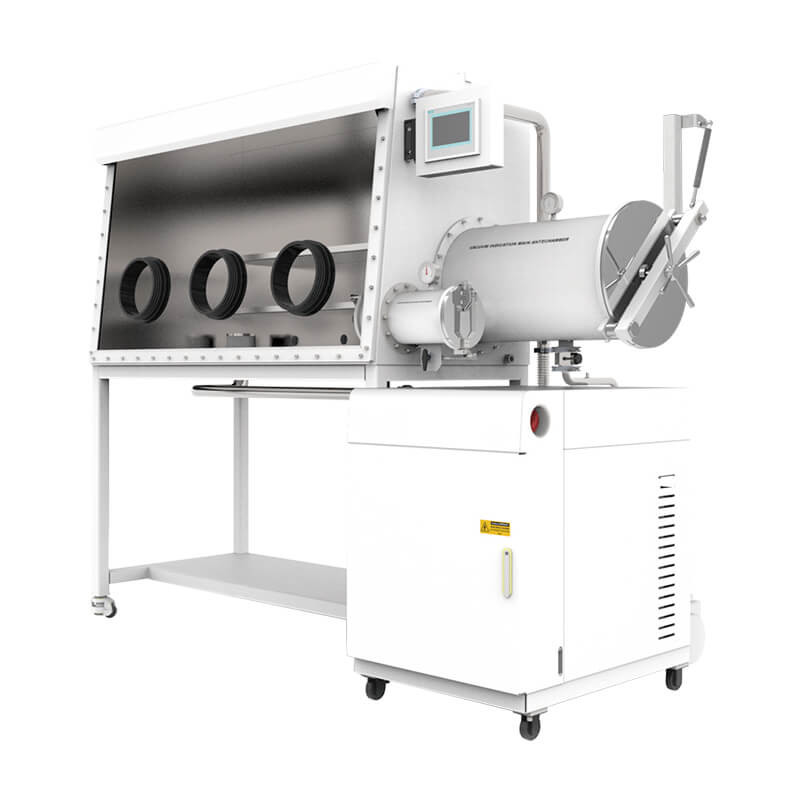

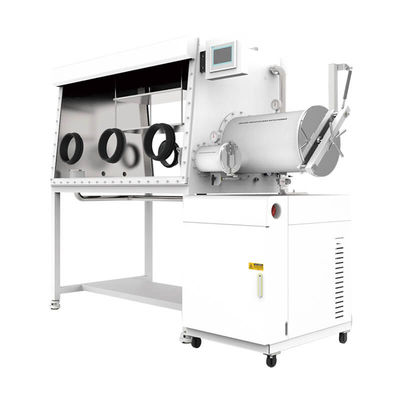

China Tencan Caixa de luvas com sistema de purificação GBP750S-3 para remoção de água e oxigénio

Porta-luvas China Tencan com sistema de purificação de lado único para remoção de água e oxigênio

Breve introdução

O porta-luvas Changsha Tencan é um dispositivo que fornece um ambiente livre de água e oxigênio. O equipamento consiste principalmente em um corpo de porta-luvas, uma câmara de transição, um sistema de regeneração de purificação de circulação, um sistema de controle, um sistema de vácuo, um sistema de exibição, etc. Também pode ser integrado com equipamentos especiais relacionados à produção de lâmpadas, equipamentos a laser, equipamentos de revestimento a vácuo, forno a vácuo, sistema de exibição de oxigênio de água, sistema de filtragem de fumaça e poeira, sistema de filtragem de solventes, sistema de purificação de solventes, sistema de purificação de gás, refrigerador de baixa temperatura, etc. controle automatizado, operação simples e fácil manutenção, que é altamente confiável para os usuários.

Após anos de desenvolvimento, Changsha Tencan alcançou resultados frutíferos em pesquisa e desenvolvimento de produtos, design e acumulou uma riqueza de conhecimento. Cada etapa foi submetida a rigorosos testes e inspeções de qualidade, fornecendo constantemente produtos inovadores de alta qualidade. Sempre focaremos na padronização, integridade, serviço, inovação e outros aspectos, focando nas necessidades dos clientes, transformando a confiança dada pelos clientes em motivação empresarial e criando continuamente novas experiências inovadoras para os clientes.

O porta-luvas de purificação é um tipo de equipamento de laboratório que enche a câmara com gás inerte de alta pureza, circula

e filtra O2, H2O, gases orgânicos e outras substâncias. Também é chamado de porta-luvas a vácuo, gás inerte

caixa de proteção, etc. A principal função é remover O2, H2O e gases orgânicos. É amplamente utilizado em ambientes ultrapuros sem O2, H2O e poeira, como baterias e materiais de íon de lítio, semicondutores, supercapacitores, lâmpadas especiais, soldagem a laser, brasagem, síntese de materiais, OLED, MOCVD, etc., mas também aplicações biológicas, como cultura de bactérias anaeróbicas, cultura de hipóxia celular, etc.

Princípio de funcionamento

O gás de trabalho no porta-luvas está entre a câmara e a coluna de purificação (H2O e

Adsorvedor de O2), e é fechado e circulado através de tubos, sopradores de circulação, etc. sob o controle e monitoramento do PLC. Quando o gás de trabalho circula pela coluna de purificação, sua umidade e oxigênio são adsorvidos e depois retornados à câmara. À medida que o tempo do ciclo passa, o conteúdo de H2O e O2 do gás de trabalho na câmara diminuirá gradualmente e eventualmente atingirá o índice inferior a 1 ppm. A coluna de purificação ficará saturada após um determinado período do ciclo e poderá ser regenerada e reutilizada.

Principais aplicações

Pesquisa de físico-química, desenvolvimento e produção de iluminação e lâmpadas especiais, pesquisa e produção de baterias de íons de lítio, pesquisa de metais alcalinos, pesquisa de catalisadores, soldagem a laser e plasma, medicina e bioengenharia, processos de produção e embalagem, indústria de semicondutores, pesquisa de química quelatada, pesquisa de pó cerâmico, pesquisa de pó metálico, tecnologia de processamento industrial de caixa de vácuo de alta temperatura.

Principais recursos

Índice:Água, Oxigênio <0,1PPM

Taxa de vazamento:≤0,001vol %h

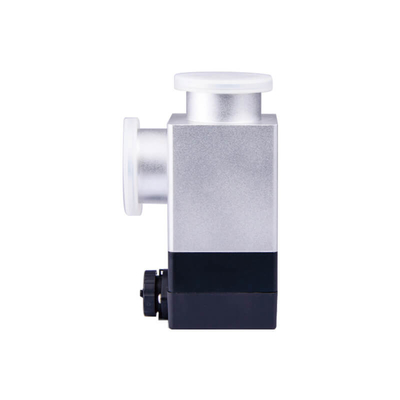

A válvula solenóide adota design modular, o que garante efetivamente a vedação do porta-luvas e é fácil de substituir.

Design exclusivo da porta da cabine de transição, leve, fácil de abrir e simples de operar.

A aparência do porta-luvas tem vários designs que podem atender às necessidades de diferentes usuários.

Tela sensível ao toque:Fácil acesso a diversas funções.

Circulação:Circulação de gás em circuito fechado, isenta de óleo e de vácuo.

Regeneração:Controle automático.

Controle de pressão de ar:controle automático, a pressão do ar de trabalho pode ser definida dentro de uma faixa de +/-15mbar.

Limpeza de caixa:controle automático, operação fácil de secar, economia de gás e relativamente seguro para operação de solventes.

Interruptor de pé:A pressão do ar dentro da caixa pode ser ajustada através do pedal.

Memorando de dados: Dados do sistema de gravação automática

Função de alarme:Possui as funções de regeneração, pressão circulante e alarme de alerta de operação inválida.

Tendo múltiplas patentes de vedação.

Porta-luvas padrão de laboratório

1,Configuração do porta-luvas padrão de laboratório

1.1 Câmara do porta-luvas

1.2 Antecâmara Principal

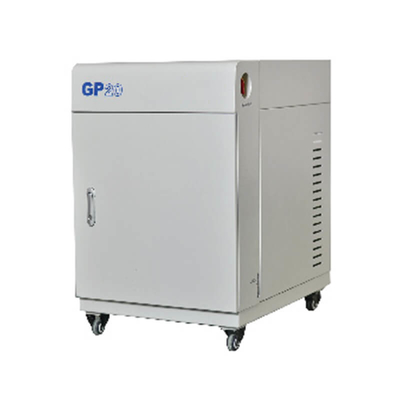

1.3 Sistema de purificação de gás GP20

1.4 Mini Antecâmara

2, caixa

2.1 Tamanho do espaço da caixa: 1 8 0 0 mm (comprimento) x 900 mm (altura) x 750 mm (largura inferior).

2.2 Abertura da luva: diâmetro 220mm, confeccionada em liga de alumínio duro, resistente à corrosão em atmosfera orgânica.

2.3 Luvas: Marca americana, modelo 8B1532, diâmetro da luva de 8 polegadas, espessura de 0,4 mm, material de borracha butílica, resistência à corrosão, resistência ao envelhecimento e certa resistência a altas temperaturas.

2.4 Janela frontal visível: Com uma superfície de operação inclinada e uma janela frontal de vidro temperado de segurança destacável de 8 mm, é resistente ao desgaste, à corrosão e tem boa transmitância de luz. O anel de vedação adota um anel de vedação OMEGA de 3/8 de polegada de espessura.

2.5 Faixa de pressão da caixa: Pode manter uma certa pressão positiva e negativa (-12mbar -12mbar) durante o uso. Se exceder uma certa pressão, o sistema irá protegê-lo automaticamente.

2.6 Iluminação: Equipada com iluminação anti-reflexo de economia de energia, a luz é suave.

2.7 Fonte de alimentação interna na caixa: 1 conjunto de placa de fiação de fonte de alimentação com adesivo é pré-instalado dentro da caixa (fonte de alimentação: tensão 220V-50Hz monofásica, fonte de alimentação 10A).

2.8 Interface de backup: A caixa está equipada com múltiplas interfaces padrão KF-40 para fácil acesso a líquidos, gases, sinais, etc.

2.9 Prateleiras: Existem três camadas de prateleiras dentro da caixa.

2.10 Suporte da caixa: inclui rodízios, com altura de 950mm. Os rodízios têm funções como nivelamento, movimentação e fixação.

2.11 Baixa taxa de vazamento: Adotando tecnologia de vedação patenteada, a taxa de vazamento da caixa é inferior a 0,001 Vol%/h.

3, cabine de transição

3.1 Formato: cilíndrico (aço inox 304), com conexão flangeada entre o compartimento grande e o porta-luvas.

3.2 Grande câmara de transição: com diâmetro de 360mm e comprimento de 600mm, adota controle automático de válvula para o processo de sucção e reabastecimento; O número de ciclos de sucção e reabastecimento pode ser definido para realizar automaticamente operações de sucção e reabastecimento, economizando tempo de espera da operação.

3.3 Cabine de transição pequena: com diâmetro de 150mm x 300mm, a pequena cabine de transição é controlada por uma válvula manual para extração e reabastecimento de ar.

3.4 Bandeja do compartimento de transição: O grande compartimento de transição está equipado com uma bandeja de polimento estendida e livremente móvel. Equipado com discos deslizantes móveis no pequeno armazém de transição.

3.5 Grau de vácuo: ≤ -0,1MPa (todos com display de tira de vácuo). O manômetro é selecionado no Wika da Alemanha.

4, sistema de controle de purificação circulante

4.1 Sistema de controle

4.1.1 Método: incluindo características de autodiagnóstico, desligamento e autoinicialização, com controle de pressão e funções adaptativas. Controle automático, controle de ciclo, proteção por senha e controle da câmara de vácuo são exibidos no LCD. A unidade de controle adota tela de toque PLC da Alemanha e o menu de operação pode ser selecionado em chinês/inglês.

4.1.2 Controle de pressão da caixa: A pressão da caixa pode ser controlada dentro de uma determinada faixa de pressão por meio da tela sensível ao toque, e o sistema equilibra automaticamente a pressão da caixa dentro dessa faixa.

4.1.3 Pedal: Pode controlar a pressão do porta-luvas com mais precisão a qualquer momento, conseguir a operação de bombeamento e reabastecimento de ar para a pressão da caixa e facilitar experimentos mais confortáveis ​​para os usuários.

4.2 Sistema de purificação circulante

4.2.1 Controle: Controle a água e o oxigênio dentro de <1ppm com uma precisão de 0,01ppm.

4.2.2 Dispositivo de ajuste: Todo o processo de ajuste de toque do PLC (evacuação, purificação, regeneração, aquecimento) não requer monitoramento manual.

4.2.3 Gás de trabalho: N2 ou Ar (circulação de gás), com exigência de pureza de 99,999%.

4.2.4 Ventilador circulante: Ventilador de alta velocidade e frequência variável, vazão ajustável de 0-100m3/h, controlado por microprocessadores da Alemanha, instalado dentro de um dispositivo de aço inoxidável que foi submetido a testes de alta pressão e está livre de vazamentos.

4.2.5 Coluna de purificação dupla: Cada coluna contém 5 kg de material de desoxigenação de catalisador de cobre de alta eficiência da BASF alemã, capaz de remover 65 litros de oxigênio, 5 kg de material de remoção de água de peneira molecular de alta eficiência da UOP nos Estados Unidos, capaz de remover 2,2 kg de água.

4.2.6 Bloco de válvula de purificação: Burkert, Alemanha, válvula operada eletricamente totalmente automática, design modular, manutenção mais concisa e conveniente.

4.2.7 Filtro: Filtro de alta eficiência com filtro de abertura de 0,3 mícrons que atende aos padrões HEPA.

4.3 Sistema de regeneração

4.3.1 Sistema de regeneração: utilizado para purificar o sistema para reutilização, ativá-lo e restaurar a capacidade de adsorção; Uma garrafa de gás misto de N2/H2 ou Ar/H2 2 é necessária para a regeneração, onde o H2 representa 5-10%.

4.4 Sistema de exibição

4.4.1 Sistema de exibição: A unidade de controle adota tela de toque PLC da Alemanha e o menu da interface de operação pode ser alternado entre chinês e inglês. A interface do display é rica em funções, fácil de operar, fácil de entender e suporta função de exportação de dados.

5, bomba de vácuo

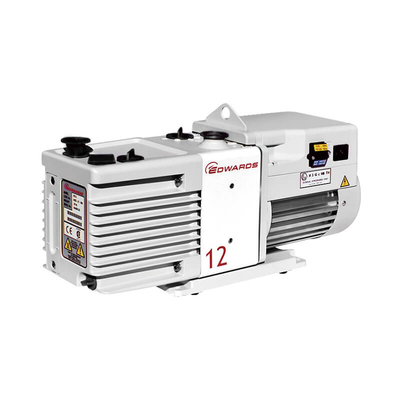

5.1 A bomba de vácuo adota a bomba de vácuo Edwards RV12 do Reino Unido, com vazão de 12m ³/h. E pode ser controlado de forma independente a qualquer momento. O tempo de desligamento automático da bomba de vácuo pode ser definido pela tela sensível ao toque, o que é mais razoável e reduz o consumo desnecessário de energia.

6, sistema de filtragem de solventes

Para evitar a influência de solventes orgânicos na coluna de purificação ou contaminação cruzada do experimento, a coluna de adsorção de solvente orgânico é integrada na parte externa do porta-luvas usando um sistema em série, que pode remover efetivamente solventes voláteis. O meio é principalmente carvão ativado eficiente e de alta qualidade, com uma quantidade de enchimento de 6 KG.

7, analisador de água

7.1 (1 unidade, British Michel) Faixa: 0-1000 ppm, usando componentes sensíveis à alumina cerâmica. Este analisador possui boa estabilidade, resistência à corrosão, ampla faixa de medição e rápida velocidade de resposta.

8, analisador de oxigênio

8.1 (1 unidade, analisador eletroquímico AVCRAY dos Estados Unidos) com faixa de 0 a 1000 ppm, requer o uso de sensores eletroquímicos de célula de combustível, pontos zero precisos e não é propenso a desvios; Evitar situações em que os sensores de zircônia sejam propensos a danos e detecção imprecisa em solventes orgânicos, eletrólitos e outros ambientes.

9,Especificaçõesdo modelo padrão de porta-luvas de purificação
