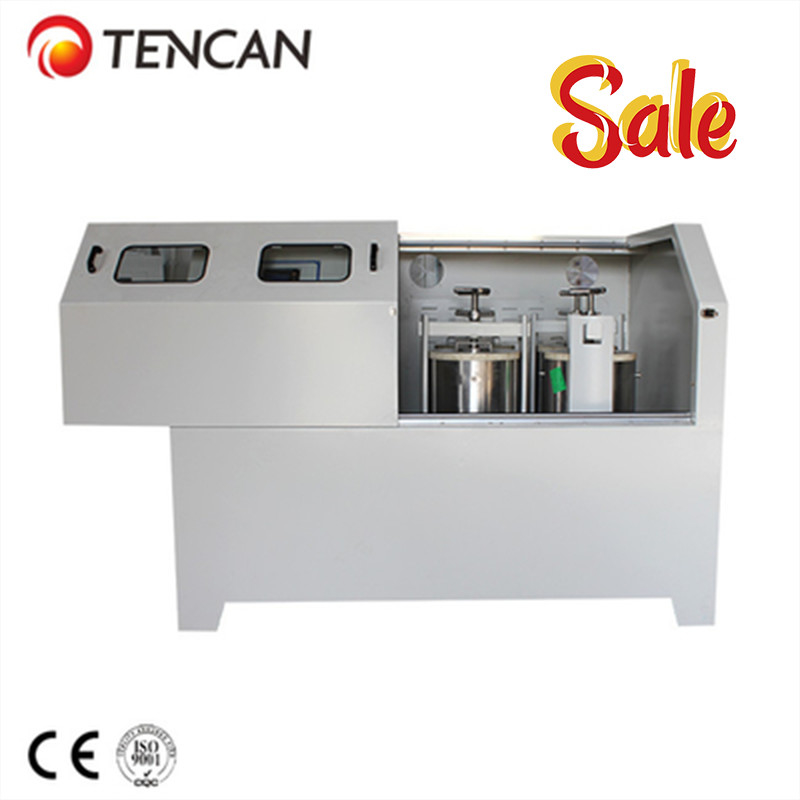

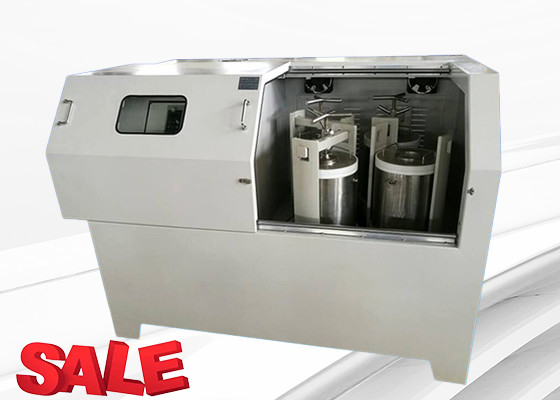

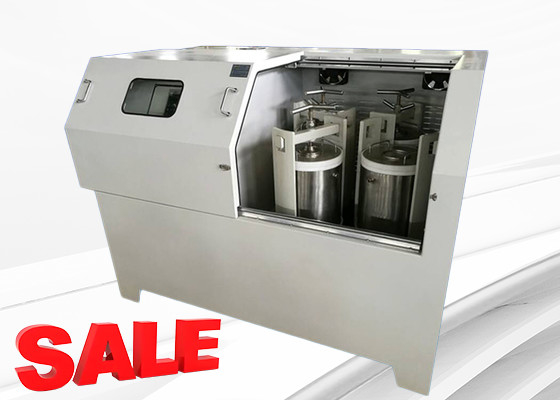

TENCAN 100L Micron Powder Making Planetary Ball Mill Máquina XQM-100 Três Fases 380V 7.5KW
Detalhes do produto:
| Lugar de origem: | Hunan, China |
| Marca: | TENCAN |
| Certificação: | CE, ISO 9001 |
| Número do modelo: | XQM-100 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Casca de madeira compensada+espuma |
| Tempo de entrega: | 10-20 dias úteis |
| Termos de pagamento: | T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 100 conjuntos por mês |
|
Informação detalhada |
|||
| Nome do produto: | Tipo de produção Moinho de bolas planetário | Modelo N.O.: | XQM-100 |
|---|---|---|---|
| Volume total: | 100 litros | Voltagem: | Trifásico 380V, 50Hz/60Hz |
| Potência do motor: | 11 kW | Serviço pós-venda prestado: | Apoio técnico por vídeo, Apoio on-line,Nenhum serviço prestado no estrangeiro,Auxilio externo dispon |
| Volume máximo de cada jarro: | 25 litros | Tamanho da máquina: | 1750*1140*1330 mm |
| Peso da máquina: | 1250 kg sem frascos de moinho | modo de trabalho: | 2 ou 4 jarros trabalhando juntos |
| Modo de moagem: | Moagem a seco / molhada | Velocidade Frequência: | ajuste |
| Velocidade de rotação: | 40-240 rpm, ajustável | Revolução: Rotação: | 1: 1.5 |
| Capacidade material: | Material + bolas de moagem < 2/3 de volume | Granulometria da Entrada: | < 10mm para material macio, < 3mm para material duro |
| Tamanho da partícula de saída: | Mínimo < 0,1 μm | Material da alimentação: | Macio, duro, frágil, fibroso, celulose, erva, vidro, solo, minério, farmacêutico, químico, fluoresce |
| Campo de aplicação: | Geologia, Mineração, Metalurgia, Eletrónica, Materiais de Construção, Cerâmica, Engenharia Química, | Tipo de frascos de moagem: | O aço inoxidável, o zircônio, a alumina, o nylon, o PU, o tungstênio, o PTFE, etc., também estão dis |
| Tipo de mídia de moagem: | Esferas de aço inoxidável, esferas de zircônia, esferas de alumina, esferas de PU, esferas de aço ca | Operação de intervalo: | com inversão de direção |
| Tempo máximo de funcionamento contínuo (com carga total): | 72 horas | ||
| Destacar: | 7.5KW Moinho de Esferas Planetário,Moinho de Esferas Planetário de 380 V,Moinho de Esferas Planetário de 100L |
||
Descrição de produto
TENCAN 100L Máquina de Moagem Planetária de Pó Micron XQM-100 trifásica 380V 7.5KW
Tecnologia
A TENCAN XQM-100 utiliza um movimento planetário avançado, onde os frascos de moagem são posicionados eccentricamente na roda solar.Durante a operação, a roda solar gira na direção oposta aos frascos de moagem em uma proporção precisa de 1:-2 (ou 1:-1.5).Esta contra-rotação gera poderosas forças de Coriolis que submetem os meios de moagem a movimentos complexos sobrepostos.
A diferença de velocidade significativa entre as esferas de moagem e os frascos cria uma interação dinâmica de impacto e forças de atrito, liberando níveis excepcionais de energia para o processamento de materiais.Esta interação mecânica oferece a capacidade de redução de tamanho notavelmente eficaz, exclusiva das moinhos planetárias.
A moinho planetária vertical TENCAN XQM-100 opera com uma relação de velocidade em modo centrífugo otimizado.À medida que o sistema gira, forças centrífugas poderosas impulsionam tanto os materiais da amostra quanto os meios de moagem contra as paredes internas do frasco, onde a redução de tamanho ocorre principalmente por meio de mecanismos de pressão e atrito controlados com precisão.
A eficácia da moinho planetária depende criticamente da relação entre o diâmetro da roda solar, a velocidade de rotação e a relação de velocidade entre os componentes.Esta relação determina a eficiência da transferência de energia e influencia diretamente o desempenho da redução de tamanho – relações mais altas geram maior energia de processamento para resultados superiores.
Visão Geral
A Moinho Planetária Vertical de Produção TENCAN 10L XQM-100 representa uma tecnologia essencial para o processamento de materiais de alta tecnologia, incluindo moagem fina, homogeneização de pó, produção de partículas em nanoescala e fabricação em pequenos lotes. Operando com energia trifásica de 380V com capacidade robusta de 7.5KW, este sistema de nível industrial combina design compacto com eficiência excepcional, geração mínima de ruído e funcionalidade abrangente.
Esta moinho planetária serve como o equipamento preferido para instituições de pesquisa, laboratórios universitários e instalações de P&D industrial que exigem processamento de pó de precisão.O design inovador de quatro posições permite o processamento simultâneo de até quatro amostras distintas, maximizando a produtividade e a pesquisa.Para materiais sensíveis ao oxigênio, o sistema acomoda frascos de moagem compatíveis com vácuo, permitindo o processamento em condições atmosféricas controladas.
Princípio de Funcionamento

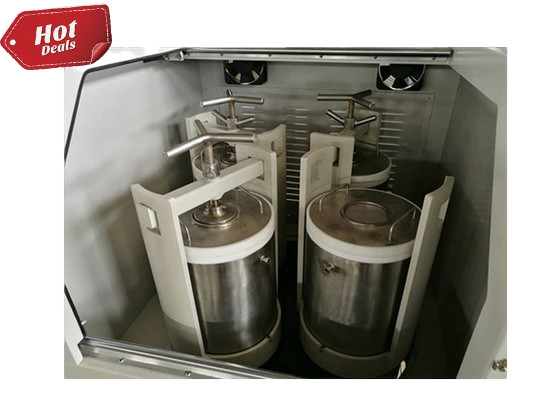

A Moinho Planetária Vertical de Produção TENCAN XQM-100 apresenta quatro estações de trabalho estrategicamente posicionadas que acomodam dois ou quatro frascos de moagem em uma única plataforma giratória.Durante a operação, a plataforma giratória rotativa induz um movimento planetário de alta velocidade nos eixos dos frascos, gerando forças de impacto intensas entre os meios de moagem e os materiais da amostra.Esta interação de alta energia reduz efetivamente os materiais a partículas finas de pó.
O design versátil suporta metodologias de moagem a seco e a úmido para processamento de diversas composições de materiais.Através de parâmetros operacionais otimizados, o sistema atinge tamanhos de partículas de saída tão finos quanto 0,1μm, entrando na faixa de nanoescala para aplicações avançadas de materiais.
Aplicações
A Moinho Planetária Industrial TENCAN XQM-100 demonstra versatilidade excepcional em inúmeras indústrias, incluindo geologia, processamento mineral, metalurgia, fabricação de eletrônicos, materiais de construção, produção de cerâmica, processamento químico, indústria leve, desenvolvimento farmacêutico e tecnologia ambiental.
O sistema se destaca particularmente em campos de produção especializados, incluindo cerâmica eletrônica, cerâmica estrutural, materiais magnéticos, compostos à base de lítio (ácido de cobalto e lítio, manganês de lítio), materiais catalíticos, processamento de fósforo, desenvolvimento de fósforo de longa persistência, pós de polimento de terras raras e formulações de vidro eletrônico.Aplicações adicionais incluem componentes de células de combustível, varistores de óxido de zinco, cerâmica piezoelétrica, nanomateriais, capacitores cerâmicos de pastilha, capacitores cerâmicos multicamadas (MLCC), termistores (PTC, NTC), cerâmica dielétrica, cerâmica de alumina e zircônia, vários óxidos metálicos, incluindo zinco e cobalto, e materiais de ferrite especializados (ferrite Ni-Zn, ferrite Mn-Zn).
Características
1. O sistema de transmissão por engrenagens projetado com precisão garante velocidade de rotação consistente, garantindo reprodutibilidade experimental e resultados confiáveis.
2. A tecnologia avançada de movimento planetário oferece desempenho superior por meio de operação em alta velocidade, transferência de energia maximizada, eficiência excepcional e redução de tamanho de partículas ultrafinas.
3. A configuração versátil de quatro posições permite o processamento simultâneo de múltiplas amostras de pó com composições e dimensões variadas.
4. O sofisticado sistema de controle do conversor de frequência permite o ajuste preciso da velocidade com base em requisitos experimentais específicos, com proteção integrada contra flutuações de tensão e sobrecargas de corrente.
5. A funcionalidade abrangente de temporização inclui agendamento programável de desligamento, ciclagem automatizada de rotação para frente/reversa e modos de operação flexíveis (unidirecional, alternado, contínuo ou cronometrado) para otimizar a eficiência da moagem para materiais específicos.
6. Os recursos de engenharia superiores incluem posicionamento ideal do centro de gravidade, estabilidade operacional excepcional, design com economia de espaço, interface de usuário intuitiva, sistemas de segurança abrangentes, geração de ruído minimizada e redução de desperdício de material.
7. O sistema de intertravamento de segurança integrado interrompe automaticamente a operação se a tampa protetora for aberta durante o processamento, evitando possíveis acidentes e garantindo a segurança do operador.
Características Técnicas
| Características Técnicas | |
| Modo de Acionamento | Acionamento por engrenagem e acionamento por correia |
| Modo de Operação | Dois ou quatro tanques de moagem trabalhando juntos |
| Capacidade Máxima de Carga | 2/3 da capacidade do tanque de moagem |
| Tamanho de Alimentação | Material do solo≤3mm |
| Granularidade de Saída | Mínimo 0,1μm |
| Relação de Velocidade de Rotação | /1/2 |
| Tempo Máximo de Operação Contínua | 72 horas |
| Materiais do Frasco | aço inoxidável.ágata,nylon,corindo,zircônia,etc |
Parâmetros Técnicos
| Parâmetros Principais da Moinho Planetária Industrial Vertical (Tipo Quadrado) | |||||
| Modelo | Potência(kW) | Tensão | Dimensão(mm) | Velocidade de Revolução (rpm) |
Velocidade de Rotação (rpm) |
| XQM-20 | 4 | 380V-50Hz | 1200*750*920 | 25-215 | 50-430 |
| XQM-40 | 5.5 | 380V-50Hz | 1400*850*1160 | 20-195 | 40-390 |
| XQM-60 | 7.5 | 380V-50Hz | 1600*990*1250 | 27-174 | 40-260 |
| XQM-80 | 11 | 380V-50Hz | 1750*1140*1330 | 27-160 | 40-240 |
| XQM-100 | 11 | 380V-50Hz | 1750*1140*1330 | 27-160 | 40-240 |
Acessórios de Frascos e Esferas de Moagem
Frascos de Moagem Disponíveis:
Frasco de moagem de aço inoxidável 304, frasco de moagem de aço inoxidável 316, frasco de moagem de carboneto de tungstênio, frasco de moagem de ágata, frasco de moagem de cerâmica de alumina (também chamado de frasco de moagem de corindo), frasco de moagem de zircônia, frasco de moagem de nylon, frasco de moagem de poliuretano, frasco de moagem (PTFE), e etc.
Esferas de Moagem Disponíveis:
Esferas de moagem de aço inoxidável 304, esferas de moagem de aço inoxidável 316, esferas de moagem de carboneto de tungstênio, esferas de moagem de ágata, esferas de alumina, esferas de moagem de zircônia, e etc.
