TENCAN GBP750S-2 Caixa de luvas de laboratório
Detalhes do produto:
Place of Origin: | Hunan, China |
Marca: | TENCAN |
Certificação: | CE ISO |
Model Number: | GBP750S-2 (1200) |
Condições de Pagamento e Envio:
Minimum Order Quantity: | 1 set |
---|---|
Preço: | Negociável |
Packaging Details: | Plywood Case+Foam |
Delivery Time: | 25-35 working days After receiving deposit |
Payment Terms: | T/T, Western Union |
Supply Ability: | 100 sets per month |
Informação detalhada |
|||
Product Name: | Purification System Glove Box | Model No.: | GBP750S-2(1200) |
---|---|---|---|
Water Content: | Less than 1PPM | Oxygen: | '-3000pa~+3000pa |
Leakage Rate: | Less than 0.05 Vol %/h | Bearing Pressure: | '-3000pa~+3000pa |
Operating Side: | Single Side | Purification Column: | Single or double at buyer's option |
Destacar: | TENCAN GBP750S-2 caixa de luvas,extração de oxigénio da caixa de luvas de laboratório,Caixa de luvas de gás inerte de 1200 mm |
Descrição de produto

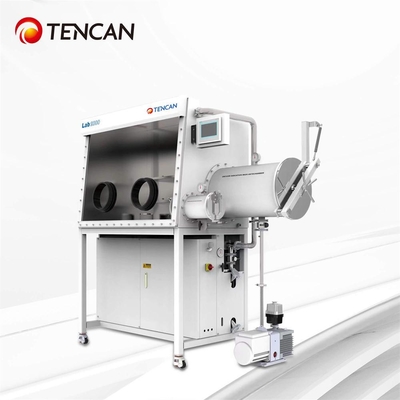

Caixa de Luvas de Purificação de Remoção de Oxigênio e Água de Laboratório China TENCAN GBP750S-2(1200) Lado Único
Breve Introdução
A Caixa de Luvas Changsha Tencan é um dispositivo que fornece um ambiente livre de água e oxigênio. O equipamento consiste principalmente em um corpo de caixa de luvas, uma câmara de transição, um sistema de regeneração de purificação de circulação, um sistema de controle, um sistema de vácuo, um sistema de exibição, etc. Ele também pode ser integrado com equipamentos especiais relacionados à produção de lâmpadas, equipamentos a laser, equipamentos de revestimento a vácuo, forno a vácuo, sistema de exibição de água e oxigênio, sistema de filtragem de fumaça e poeira, sistema de filtragem de solventes, sistema de purificação de solventes, sistema de purificação de gás, refrigerador de baixa temperatura, etc. A caixa de luvas Tencan tem uma aparência bonita e elegante, estilo distinto, longo tempo de operação contínua, controle automatizado estável e confiável, operação simples e fácil manutenção, o que é altamente confiável pelos usuários.
Após anos de desenvolvimento, Changsha Tencan alcançou resultados frutíferos em pesquisa e desenvolvimento de produtos, design e acumulou uma riqueza de conhecimento. Cada etapa passou por rigorosa inspeção e teste de qualidade, fornecendo constantemente produtos inovadores de alta qualidade. Sempre nos concentraremos em padronização, integridade, serviço, inovação e outros aspectos, focando nas necessidades do cliente, transformando a confiança dada pelos clientes em motivação empresarial e criando continuamente novas experiências inovadoras para os clientes.
A Caixa de Luvas de Purificação é um tipo de equipamento de laboratório que preenche a câmara com gás inerte de alta pureza, circula
e filtra O2, H2O, gases orgânicos e outras substâncias. Também é chamada de caixa de luvas a vácuo, gás inerte
caixa de proteção, etc. A função principal é remover O2, H2O e gás orgânico. É amplamente utilizado em ambientes ultra-puros sem O2, H2O e poeira, como baterias de íons de lítio e materiais, semicondutores, super capacitores, lâmpadas especiais, soldagem a laser, brasagem, síntese de materiais, OLED, MOCVD, etc., mas também aplicações biológicas, como cultura de bactérias anaeróbicas, cultura de hipóxia celular, etc.
Princípio de funcionamento
O gás de trabalho na caixa de luvas está entre a câmara e a coluna de purificação (H2O e
adsorvedor de O2), e é fechado e circulado através de tubos, sopradores de circulação, etc. sob o controle e monitoramento do PLC. Quando o gás de trabalho circula pela coluna de purificação, sua umidade e oxigênio são adsorvidos e, em seguida, retornados à câmara. À medida que o tempo de ciclo passa, o teor de H2O e O2 do gás de trabalho na câmara diminuirá gradualmente e, eventualmente, atingirá o índice de menos de 1 ppm. A coluna de purificação saturará após um certo período de ciclo e pode ser regenerada e reutilizada.
Principais Aplicações
Pesquisa em química física, desenvolvimento e produção de iluminação e lâmpadas especiais, pesquisa e produção de baterias de íons de lítio,
pesquisa de metais alcalinos, pesquisa de catalisadores, soldagem a laser e plasma, engenharia médica e bioengenharia, produção e embalagem de medicamentos
processos, indústria de semicondutores, pesquisa em química de quelatos, pesquisa em pó cerâmico, pesquisa em pó metálico, alta industrial
tecnologia de processamento de caixa a vácuo de temperatura.
Principais Características
Índice: Água, Oxigênio < 0.1PPM
Taxa de vazamento: ≤0.001vol % h
A válvula solenóide adota um design modular, que garante efetivamente a vedação da caixa de luvas e é fácil de substituir.
Design exclusivo da porta da cabine de transição, leve, fácil de abrir e simples de operar.
A aparência da caixa de luvas tem vários designs que podem atender às necessidades de diferentes usuários.
Tela sensível ao toque: Fácil acesso a várias funções.
Circulação: Circulação de gás em circuito fechado, livre de óleo e vácuo.
Regeneração: Controle automático.
Controle de pressão de ar: controle automático, a pressão de ar de trabalho pode ser definida dentro de uma faixa de +/-15mbar.
Limpeza da caixa: controle automático, fácil de operar a seco, economia de gás e relativamente seguro para operar solventes.
Interruptor de pé: A pressão do ar dentro da caixa pode ser ajustada através do interruptor de pé.
Memorando de Dados: Sistema de Registro Automático de Dados
Função de alarme: Possui as funções de regeneração, pressão de circulação e alarme de solicitação de operação inválida.
Possui múltiplas patentes de vedação.
Caixa de Luvas Padrão de Laboratório
1,Configuração da Caixa de Luvas Padrão de Laboratório
1.1 Câmara da caixa de luvas
Material | Aço inoxidável 1.4301 (tipo SUS 304), espessura 3 mm |
Janela frontal | Vidro temperado seguro com 8 mm de espessura ou policarbonato com 10 mm de espessura (opcional) |
Porta da luva | Liga de alumínio duro ou daicel (opcional), calibre 220 mm, vedação com anel O |
Luvas | Borracha butílica, espessura 0,4 mm ou 0,8 mm (opcional), diâmetro 8 polegadas |
Filtro | Um filtro para cada saída e entrada, especificações<0.3μm |
iluminação | A luz LED está dentro da chaminé acima da parte superior da janela frontal |
Taxa de vazamento | ≤0.001VOL%/h |
Rack | Prateleiras ajustáveis de duas camadas embutidas |
Interface | Múltiplas interfaces de backup KF40 |
1.2 Ante-câmara principal
Câmara | Tamanho | Diâmetro 360mm, comprimento 600mm (diâmetro opcional 390mm) |
Câmara | Material | Aço inoxidável 304 |
Câmara | Superfície | superfície interna de trefilação, pintada superfície exterior |
Acessórios | Bandeja | Processamento de espelho de aço inoxidável, bandeja deslizante |
Acessórios | Porta da câmara | Portas duplas, alumínio anodizado, com estrutura de reforço |
Acessórios | Medidor de pressão | Medidor de óleo a vácuo Wika ou display digital |
Controle | Operação | Controle PLC ou operação manual |

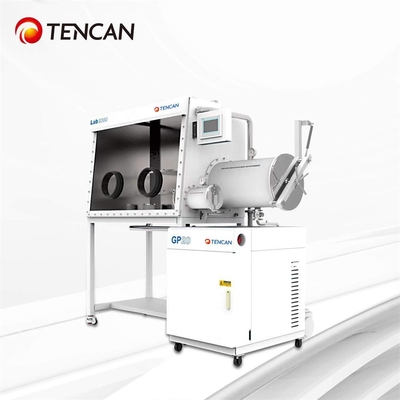

1.3 Sistema de Purificação de Gás GP20
Regeneração | Processo de regeneração de controle automático Siemens PLC, removendo efetivamente água e oxigênio, coluna de purificação simples/dupla opcional. |
Sistema de Controle | Usando microprocessadores Siemens e equipado com um interface homem-máquina amigável. |
Coluna de Purificação | Material de purificação: catalisador de cobre: 7kgs, peneira molecular: 8kgs. Capacidade de purificação: desoxigenação: 80L, desidratação 2,5kgs Coluna de purificação simples/dupla opcional |
Bomba de Vácuo | Bomba de palhetas rotativas, instalada com filtro de névoa de óleo, circulador de óleo e controle automático de lastro de gás: 12m³/h (7cfm) grau de vácuo < 2x10-3mbar bomba seca (opcional) |
Unidade de Circulação | Soprador inversor de alta velocidade sem óleo, sem óleo, capacidade de sopro 0-100 m³/h |
Válvula | Válvula de defletor de alto vácuo KF40, módulo de válvula solenóide burkert alemão integrado |
Taxa de vazamento | ≤0.001VOL%/h |
1.4 Mini Ante-câmara
Mini Câmara | Tamanho | Diâmetro 150mm, comprimento 330mm |
Mini Câmara | Material | Aço inoxidável 304 |
Mini Câmara | Superfície | Superfície interna de trefilação, superfície externa pintada |
Acessórios | Bandeja | Processamento de espelho de aço inoxidável (acessórios opcionais) |
Acessórios | Porta da câmara | Portas duplas, alumínio anodizado, com estrutura de reforço |
Acessórios | Medidor de pressão | Medidor de óleo a vácuo Wika ou display digital |
Controle | Operação | Controle PLC ou operação manual |
2,Caixa

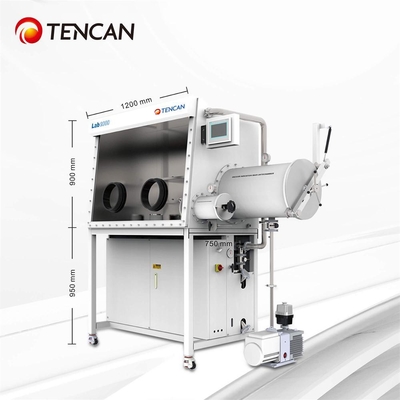

2.1 Tamanho do espaço da caixa: 1200mm (comprimento) x 900mm (altura) x 750mm (largura inferior).
2.2 Abertura da luva: diâmetro 220mm, feita de material de liga de alumínio duro, resistente à corrosão da atmosfera orgânica.
2.3 Luvas: Marca americana, modelo 8B1532, diâmetro da luva 8 polegadas, espessura 0,4 mm, material de borracha butílica, resistência à corrosão, resistência ao envelhecimento e certa resistência a altas temperaturas.
2.4 Janela visível frontal: Com uma superfície de operação inclinada e uma janela frontal de vidro temperado de segurança removível de 8 mm, é resistente ao desgaste, resistente à corrosão e tem boa transmitância de luz. O anel de vedação adota um anel de vedação OMEGA de 3/8 de polegada de espessura.
2.5 Faixa de pressão da caixa: Pode manter uma certa pressão positiva e negativa (-12mbar -12mbar) durante o uso. Se exceder uma certa pressão, o sistema o protegerá automaticamente.
2.6 Iluminação: Equipado com iluminação economizadora de energia anti-reflexo, a luz é suave.
2.7 Fonte de alimentação interna na caixa: 1 conjunto de placa de fiação de fonte de alimentação preenchida com adesivo é pré-instalada dentro da caixa (fonte de alimentação: tensão 220V-50Hz 1 fase, fonte de alimentação 10A).
2.8 Interface de backup: A caixa é equipada com múltiplas interfaces KF-40 padrão para fácil acesso a líquidos, gases, sinais, etc.
2.9 Prateleiras: Existem três camadas de prateleiras dentro da caixa.
2.10 Suporte da caixa: inclui rodízios, com uma altura de 950mm. Os rodízios têm funções como nivelamento, movimentação e fixação.
2.11 Baixa taxa de vazamento: Adotando tecnologia de vedação patenteada, a taxa de vazamento da caixa é inferior a 0,001 Vol%/h.
3,Cabine de transição
3.1 Forma: cilíndrica (aço inoxidável 304), com conexão de flange entre o compartimento grande e a caixa de luvas.
3.2 Câmara de transição grande: com um diâmetro de 360mm e um comprimento de 600mm, adota controle de válvula automático para o processo de sucção e reabastecimento; O número de ciclos de sucção e reabastecimento pode ser definido para realizar automaticamente operações de sucção e reabastecimento, economizando tempo de espera de operação.
3.3 Cabine de transição pequena: com um diâmetro de 150mm x 300mm, a cabine de transição pequena é controlada por uma válvula manual para extração e reabastecimento de ar.
3.4 Bandeja do compartimento de transição: O compartimento de transição grande é equipado com uma bandeja de polimento extensível e livremente móvel. Equipado com discos deslizantes móveis no pequeno armazém de transição.
3.5 Grau de vácuo: ≤ -0.1MPa (todos com display de faixa de vácuo). O manômetro é selecionado da Wika da Alemanha.
4,Sistema de controle de purificação de circulação
4.1 Sistema de controle
4.1.1 Método: incluindo autodiagnóstico, características de desligamento e inicialização automática, com controle de pressão e funções adaptativas. Controle automático, controle de ciclo, proteção por senha e controle da câmara de vácuo são exibidos no LCD. A unidade de controle adota tela sensível ao toque Siemens PLC da Alemanha, e o menu de operação pode ser selecionado em chinês/inglês.
4.1.2 Controle de pressão da caixa: A pressão da caixa pode ser controlada dentro de uma determinada faixa de pressão através da tela sensível ao toque, e o sistema equilibra automaticamente a pressão da caixa dentro dessa faixa.
4.1.3 Pedal: Ele pode controlar a pressão da caixa de luvas com mais precisão a qualquer momento, realizar a operação de bombeamento e reabastecimento de ar para a pressão da caixa e facilitar experimentos mais confortáveis para os usuários.
4.2 Sistema de purificação de circulação
4.2.1 Controle: Controle de água e oxigênio dentro<1ppm com uma precisão de 0,01ppm.
4.2.2 Dispositivo de ajuste: Todo o processo de ajuste da tela sensível ao toque PLC (evacuação, purificação, regeneração, aquecimento) não requer monitoramento manual.
4.2.3 Gás de trabalho: N2 ou Ar (circulação de gás), com um requisito de pureza de 99,999%.
4.2.4 Ventilador de circulação: Ventilador de frequência variável de alta velocidade, vazão ajustável de 0-100m3/h, controlado por microprocessadores Siemens da Alemanha, instalado dentro de um dispositivo de aço inoxidável que passou por testes de alta pressão e não vaza.
4.2.5 Coluna de purificação dupla: Cada coluna contém 5 kg de material de desoxigenação de catalisador de cobre de alta eficiência BASF alemão, capaz de remover 65 litros de oxigênio, 5 kg de material de remoção de água de peneira molecular de alta eficiência da UOP nos Estados Unidos, capaz de remover 2,2 kg de água.
4.2.6 Bloco de válvulas de purificação: Burkert, Alemanha, válvula operada eletricamente totalmente automática, design modular, mais conciso e manutenção conveniente.
4.2.7 Filtro: Filtro de alta eficiência com uma abertura de 0,3 mícrons que está em conformidade com os padrões HEPA.
4.3 Sistema de regeneração
4.3.1 Sistema de regeneração: usado para purificar o sistema para reutilização, ativá-lo e restaurar a capacidade de adsorção; É necessária uma garrafa de gás misto de N2/H2 ou Ar/H2 2 para regeneração, onde H2 representa 5-10%.
4.4 Sistema de exibição
4.4.1 Sistema de exibição: A unidade de controle adota tela sensível ao toque Siemens PLC da Alemanha, e o menu da interface de operação pode ser alternado entre chinês e inglês. A interface de exibição é rica em funções, fácil de operar, fácil de entender e suporta a função de exportação de dados.
5,Bomba de vácuo
5.1 A bomba de vácuo adota a bomba de vácuo Edwards RV12 do Reino Unido, com uma vazão de 12m ³/ h. E pode ser controlado independentemente a qualquer momento. O tempo de desligamento automático da bomba de vácuo pode ser definido pela tela sensível ao toque, o que é mais razoável e reduz o consumo desnecessário de energia.
6,Sistema de filtragem de solventes
Para evitar a influência de solventes orgânicos na coluna de purificação ou contaminação cruzada do experimento, a coluna de adsorção de solventes orgânicos é integrada na parte externa da caixa de luvas usando um sistema em série, que pode remover efetivamente solventes voláteis. O meio é principalmente carvão ativado de alta qualidade e eficiente, com uma quantidade de enchimento de 6 KG.
7,Analisador de água
7.1 (1 unidade, British Michel) Faixa: 0-1000ppm, usando componentes sensíveis de alumina cerâmica. Este analisador tem boa estabilidade, resistência à corrosão, ampla faixa de medição e velocidade de resposta rápida.
8,Analisador de oxigênio
8.1 (1 unidade, analisador eletroquímico AVCRAY dos Estados Unidos) com uma faixa de 0-1000ppm, requer o uso de sensores de célula de combustível eletroquímico, pontos zero precisos e não é propenso a deriva; Evitando situações em que os sensores de zircônia são propensos a danos e detecção imprecisa em solventes orgânicos, eletrólitos e outros ambientes.
9,Especificações do Modelo Padrão da Caixa de Luvas de Purificação
Item | Especificações | Descrição | Modelo | Fonte de alimentação |
Câmara Dimensões (mm) |
Contorno Dimensões |
Purificação Coluna |
Cabine de Trânsito | Medição (CBM) |
Peso líquido (KGS) |
|
1 | 1200*750 |
Caixa de Luvas de Purificação (2 portas de luva/Lado único) |
GBP750S-2 (1200) |
220V-50Hz 1 Fase |
1200*750*900 | 2000*1000*1950 | Único | 1 Pequeno 1 Grande |
0.8 | 400 | |
2 | 1500*750 | Caixa de Luvas de Purificação (3 portas de luva/lado único) |
GBP750S-3 (1500) |
220V-50Hz 1 Fase |
1500*750*900 | 2300*1000*1950 | Único | 1 Pequeno 1 Grande |
1 | 450 | |
3 | 1800*750 | Caixa de Luvas de Purificação (4 portas de luva/Lados duplos) |
GBP750S-4 (1800) |
220V-50Hz 1 Fase |
1800*750*900 | 2600*1000*1950 | Único | 1 Pequeno 1 Grande |
1.2 | 500 | |
4 | 2400*750 | Caixa de Luvas de Purificação (4 portas de luva/Lados únicos) |
GBP750S-4 (2400) |
220V-50Hz 1 Fase |
2400*8750*900 | 3200*1000*1950 | Único | 1 Pequeno 1 Grande |
1.6 | 630 | |
5 | 1200*1000 | Caixa de Luvas de Purificação (4 portas de luva/Lados duplos) |
GBP1000D-4 (1200) |
220V-50Hz 1 Fase |
1200*1000*900 | 2000*1200*1950 | Único | 1 Pequeno 1 Grande |
1.1 | 500 |
GBP750S-2 (1200) |
