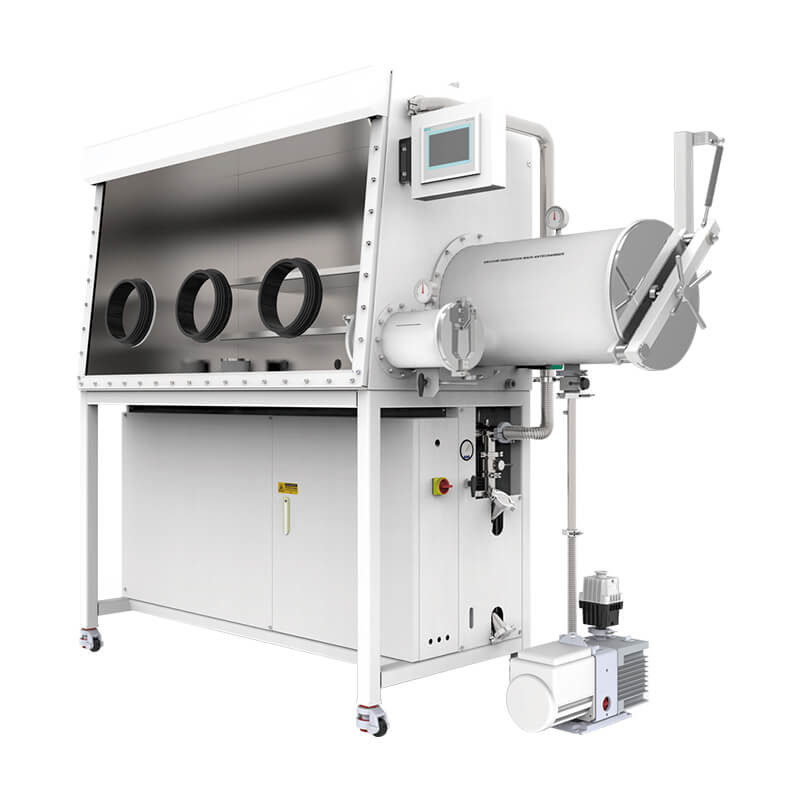

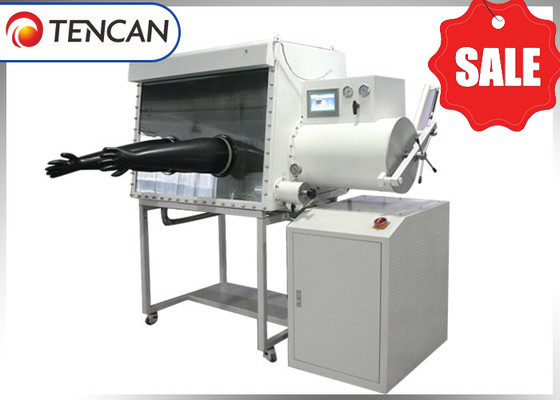

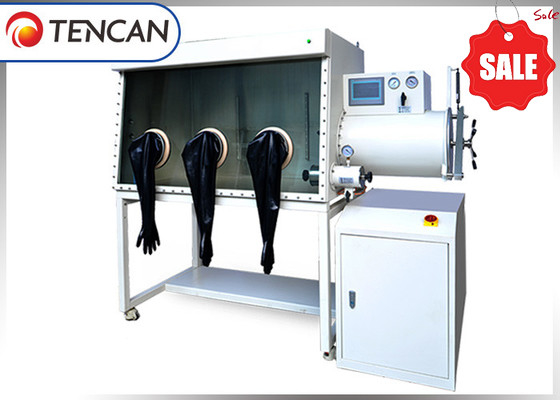

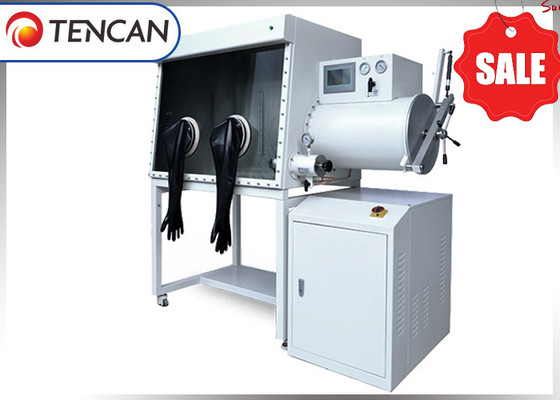

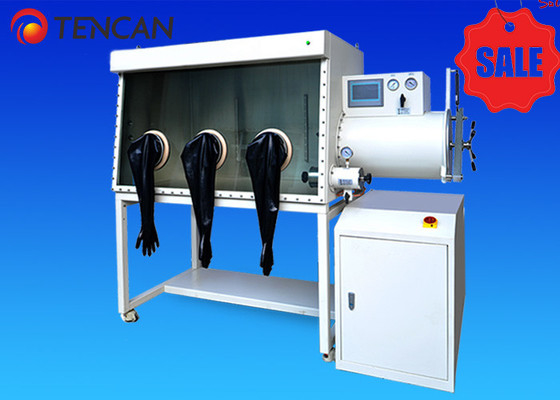

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Caixa de luvas de gás inerte com purificação padrão de laboratório GBP1000D-4 1200 com posições de trabalho frente e verso por Changsha Tencan

Visão geral do produto

O porta-luvas de purificação Changsha Tencan estabelece um ambiente controlado, livre de água e oxigênio, ideal para processamento de materiais sensíveis. O sistema compreende uma câmara principal, unidade de transferência, sistema de purificação de gás, painel de controle, subsistema de vácuo e interface de monitoramento. Ele suporta integração com equipamentos de produção especializados, incluindo sistemas de laser, unidades de revestimento a vácuo, fornos de secagem, dispositivos de monitoramento de atmosfera e sistemas de filtragem de fumos, solventes e gases.

Projetados com uma aparência ergonômica e moderna, os porta-luvas Tencan oferecem operação contínua estendida com controles automatizados, manutenção simples e desempenho confiável, tornando-os a escolha preferida para pesquisas e aplicações industriais.

Desenvolvimento Técnico

Através de anos de desenvolvimento dedicado, Changsha Tencan estabeleceu fortes capacidades em inovação de produtos e design de engenharia. Cada fase de fabricação passa por uma rigorosa verificação de qualidade para garantir a entrega consistente de produtos avançados e de alto desempenho. Comprometidos com a padronização e os valores centrados no cliente, transformamos a confiança do cliente em melhoria contínua, criando consistentemente soluções inovadoras que atendem às crescentes necessidades de laboratório e produção.

Porta-luvas de purificação

O Purification Glove Box é um equipamento de laboratório projetado para criar uma atmosfera controlada, enchendo a câmara com gás inerte de alta pureza enquanto filtra continuamente impurezas como O₂, H₂O e vapores orgânicos. Também conhecido como porta-luvas a vácuo ou câmara de proteção de gases inertes, sua função principal é eliminar oxigênio, umidade e gases orgânicos. É amplamente utilizado em ambientes ultralimpos, livres de O₂, H₂O e poeira, como em baterias de íons de lítio e pesquisa de materiais, fabricação de semicondutores, supercapacitores, iluminação especializada, soldagem a laser, brasagem, síntese de materiais, OLED e processos MOCVD. Além disso, suporta aplicações biológicas, incluindo cultura bacteriana anaeróbica e incubação de células hipóxicas.

Princípio de funcionamento
O porta-luvas opera através de um sistema de circulação de gás em circuito fechado entre a câmara principal e a coluna de purificação, que contém adsorventes para remoção de H₂O e O₂. Sob controle e monitoramento PLC, o gás de trabalho flui continuamente através de tubulações e ventiladores de circulação. À medida que o gás passa pela coluna de purificação, a umidade e o oxigênio são adsorvidos e o gás purificado retorna à câmara. Ao longo de ciclos repetidos, as concentrações de H₂O e O₂ na câmara diminuem gradualmente, atingindo finalmente níveis abaixo de 1 ppm. A coluna de purificação pode ficar saturada após uso prolongado, mas é regenerável para operações repetidas.

Principais aplicações

• Pesquisa física e química

• Desenvolvimento e produção de iluminação especial

• Pesquisa, desenvolvimento e fabricação de baterias de íons de lítio

• Estudos de metais alcalinos

• Pesquisa catalisadora

• Soldagem a laser e plasma

• Aplicações médicas e de bioengenharia

• Produção e embalagem farmacêutica

• Processos da indústria de semicondutores

• Estudos de química de quelatos

• Pesquisa de pó cerâmico e metálico

• Processamento industrial de vácuo em alta temperatura

Especificações técnicas e recursos

Controle Ambiental: Mantém níveis ultrabaixos de umidade e oxigênio (<0,1 PPM)
Integridade de vazamento: Taxa máxima de vazamento ≤0,001% volume/hora
Sistema de Válvula: A configuração da válvula solenoide modular garante desempenho de vedação confiável e manutenção simplificada
Design de acesso: A porta da câmara de transferência especialmente projetada oferece operação leve e acessibilidade suave
Opções estéticas: Vários designs exteriores disponíveis para acomodar diversas preferências do usuário
Interface de controle: Tela sensível ao toque fácil de usar para operação intuitiva do sistema
Gerenciamento de gás: O sistema de circulação em circuito fechado opera sem requisitos de óleo ou vácuo
Sistema de regeneração: Controle de regeneração totalmente automatizado
Regulação de pressão: Gerenciamento automatizado de pressão com faixa de trabalho ajustável de ±15 mbar
Purga da câmara: A função automatizada de limpeza da caixa permite secagem rápida, operação com eficiência de gás e manuseio seguro de solventes
Pedal de controle: Pedal integrado para ajuste conveniente da pressão interna
Registro de dados: Gravação e armazenamento automático de dados do sistema
Alertas de segurança: Sistema de alarme abrangente para status de regeneração, pressão de circulação e erros operacionais
Tecnologia de Vedação: Protegida por múltiplas patentes de vedação

Principais vantagens

• Controle ambiental avançado para processamento de materiais sensíveis

• Design de componentes modulares para maior confiabilidade e facilidade de manutenção

• Sistemas de automação inteligentes reduzem a complexidade operacional

• Opções flexíveis de configuração atendem a requisitos específicos da aplicação

• Soluções de vedação patenteadas garantem integridade operacional a longo prazo

Porta-luvas padrão de laboratório

1,Configuração do porta-luvas padrão de laboratório

1.1 Câmara do porta-luvas

1.2 Antecâmara Principal

1.3 Sistema de purificação de gás GP20

1.4 Mini Antecâmara

2, caixa

2.1 Tamanho do espaço da caixa: 1 2 0 0 mm (comprimento) x 900 mm (altura) x 750 mm (largura inferior).

2.2 Abertura da luva: diâmetro 220mm, confeccionada em liga de alumínio duro, resistente à corrosão em atmosfera orgânica.

2.3 Luvas: Marca americana, modelo 8B1532, diâmetro da luva de 8 polegadas, espessura de 0,4 mm, material de borracha butílica, resistência à corrosão, resistência ao envelhecimento e certa resistência a altas temperaturas.

2.4 Janela frontal visível: Com uma superfície de operação inclinada e uma janela frontal de vidro temperado de segurança destacável de 8 mm, é resistente ao desgaste, à corrosão e tem boa transmitância de luz. O anel de vedação adota um anel de vedação OMEGA de 3/8 de polegada de espessura.

2.5 Faixa de pressão da caixa: Pode manter uma certa pressão positiva e negativa (-12mbar -12mbar) durante o uso. Se exceder uma certa pressão, o sistema irá protegê-lo automaticamente.

2.6 Iluminação: Equipada com iluminação anti-reflexo de economia de energia, a luz é suave.

2.7 Fonte de alimentação interna na caixa: 1 conjunto de placa de fiação de fonte de alimentação com adesivo é pré-instalado dentro da caixa (fonte de alimentação: tensão 220V-50Hz monofásica, fonte de alimentação 10A).

2.8 Interface de backup: A caixa está equipada com múltiplas interfaces padrão KF-40 para fácil acesso a líquidos, gases, sinais, etc.

2.9 Prateleiras: Existem três camadas de prateleiras dentro da caixa.

2.10 Suporte da caixa: inclui rodízios, com altura de 950mm. Os rodízios têm funções como nivelamento, movimentação e fixação.

2.11 Baixa taxa de vazamento: Adotando tecnologia de vedação patenteada, a taxa de vazamento da caixa é inferior a 0,001 Vol%/h.

3, cabine de transição

3.1 Formato: cilíndrico (aço inox 304), com conexão flangeada entre o compartimento grande e o porta-luvas.

3.2 Grande câmara de transição: com diâmetro de 360mm e comprimento de 600mm, adota controle automático de válvula para o processo de sucção e reabastecimento; O número de ciclos de sucção e reabastecimento pode ser definido para realizar automaticamente operações de sucção e reabastecimento, economizando tempo de espera da operação.

3.3 Cabine de transição pequena: com diâmetro de 150mm x 300mm, a pequena cabine de transição é controlada por uma válvula manual para extração e reabastecimento de ar.

3.4 Bandeja do compartimento de transição: O grande compartimento de transição está equipado com uma bandeja de polimento estendida e livremente móvel. Equipado com discos deslizantes móveis no pequeno armazém de transição.

3.5 Grau de vácuo: ≤ -0,1MPa (todos com display de tira de vácuo). O manômetro é selecionado no Wika da Alemanha.

4, sistema de controle de purificação circulante

4.1 Sistema de controle

4.1.1 Método: incluindo características de autodiagnóstico, desligamento e autoinicialização, com controle de pressão e funções adaptativas. Controle automático, controle de ciclo, proteção por senha e controle da câmara de vácuo são exibidos no LCD. A unidade de controle adota tela de toque PLC da Alemanha e o menu de operação pode ser selecionado em chinês/inglês.

4.1.2 Controle de pressão da caixa: A pressão da caixa pode ser controlada dentro de uma determinada faixa de pressão por meio da tela sensível ao toque, e o sistema equilibra automaticamente a pressão da caixa dentro dessa faixa.

4.1.3 Pedal: Pode controlar a pressão do porta-luvas com mais precisão a qualquer momento, conseguir a operação de bombeamento e reabastecimento de ar para a pressão da caixa e facilitar experimentos mais confortáveis ​​para os usuários.

4.2 Sistema de purificação circulante

4.2.1 Controle: Controle a água e o oxigênio dentro de <1ppm com uma precisão de 0,01ppm.

4.2.2 Dispositivo de ajuste: Todo o processo de ajuste de toque do PLC (evacuação, purificação, regeneração, aquecimento) não requer monitoramento manual.

4.2.3 Gás de trabalho: N2 ou Ar (circulação de gás), com exigência de pureza de 99,999%.

4.2.4 Ventilador circulante: Ventilador de alta velocidade e frequência variável, vazão ajustável de 0-100m3/h, controlado por microprocessadores da Alemanha, instalado dentro de um dispositivo de aço inoxidável que foi submetido a testes de alta pressão e está livre de vazamentos.

4.2.5 Coluna de purificação dupla: Cada coluna contém 5 kg de material de desoxigenação de catalisador de cobre de alta eficiência da BASF alemã, capaz de remover 65 litros de oxigênio, 5 kg de material de remoção de água de peneira molecular de alta eficiência da UOP nos Estados Unidos, capaz de remover 2,2 kg de água.

4.2.6 Bloco de válvula de purificação: Burkert, Alemanha, válvula operada eletricamente totalmente automática, design modular, manutenção mais concisa e conveniente.

4.2.7 Filtro: Filtro de alta eficiência com filtro de abertura de 0,3 mícrons que atende aos padrões HEPA.

4.3 Sistema de regeneração

4.3.1 Sistema de regeneração: utilizado para purificar o sistema para reutilização, ativá-lo e restaurar a capacidade de adsorção; Uma garrafa de gás misto de N2/H2 ou Ar/H2 2 é necessária para a regeneração, onde o H2 representa 5-10%.

4.4 Sistema de exibição

4.4.1 Sistema de exibição: A unidade de controle adota tela de toque PLC da Alemanha e o menu da interface de operação pode ser alternado entre chinês e inglês. A interface do display é rica em funções, fácil de operar, fácil de entender e suporta função de exportação de dados.

5, bomba de vácuo

5.1 A bomba de vácuo adota a bomba de vácuo Edwards RV12 do Reino Unido, com vazão de 12m ³/h. E pode ser controlado de forma independente a qualquer momento. O tempo de desligamento automático da bomba de vácuo pode ser definido pela tela sensível ao toque, o que é mais razoável e reduz o consumo desnecessário de energia.

6, sistema de filtragem de solventes

Para evitar a influência de solventes orgânicos na coluna de purificação ou contaminação cruzada do experimento, a coluna de adsorção de solvente orgânico é integrada na parte externa do porta-luvas usando um sistema em série, que pode remover efetivamente solventes voláteis. O meio é principalmente carvão ativado eficiente e de alta qualidade, com uma quantidade de enchimento de 6 KG.

7, analisador de água

7.1 (1 unidade, British Michel) Faixa: 0-1000 ppm, usando componentes sensíveis à alumina cerâmica. Este analisador possui boa estabilidade, resistência à corrosão, ampla faixa de medição e rápida velocidade de resposta.

8, analisador de oxigênio

8.1 (1 unidade, analisador eletroquímico AVCRAY dos Estados Unidos) com faixa de 0 a 1000 ppm, requer o uso de sensores eletroquímicos de célula de combustível, pontos zero precisos e não é propenso a desvios; Evitar situações em que os sensores de zircônia sejam propensos a danos e detecção imprecisa em solventes orgânicos, eletrólitos e outros ambientes.

9,Especificaçõesdo modelo padrão de porta-luvas de purificação
