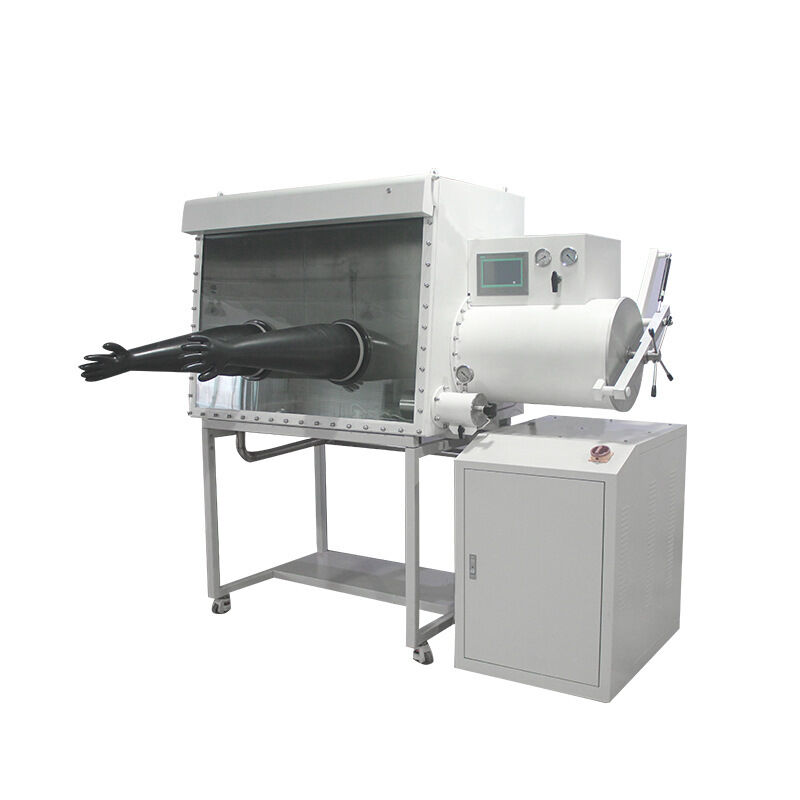

Purificação Padrão de Laboratório GBP1000D-4 1200 Caixa de Luvas de Gás Inerte com Posições de Trabalho de Dois Lados da Changsha Tencan

Visão Geral do Produto

A Caixa de Luvas de Purificação da Changsha Tencan cria uma atmosfera de trabalho altamente controlada com níveis mínimos de umidade e oxigênio, tornando-a adequada para manusear materiais sensíveis ao ar. O sistema integra uma câmara principal selada, antecâmara, módulo de purificação de gás, painel de controle digital, componentes de vácuo e um sistema de monitoramento em tempo real. Ele também pode ser configurado para operar em conjunto com equipamentos de laboratório auxiliares, como sistemas a laser, unidades de deposição a vácuo, câmaras de secagem, analisadores ambientais e módulos de tratamento de exaustão para fumos e substâncias voláteis.

Projetadas com um layout amigável e design industrial moderno, as caixas de luvas Tencan oferecem desempenho estável de longa duração. Operação automatizada, manutenção simplificada e funcionalidade confiável as tornam uma solução confiável para pesquisas científicas e fluxos de trabalho de produção.

Desenvolvimento Técnico

Com investimento contínuo em P&D, a Changsha Tencan construiu pontos fortes robustos em design de engenharia e avanço tecnológico. Cada etapa do ciclo de fabricação é submetida a rigoroso controle de qualidade para garantir a produção consistente de produtos de alta qualidade e precisão. Mantendo processos padronizados e princípios focados no cliente, convertemos o feedback do usuário em otimização contínua, entregando continuamente sistemas de caixa de luvas aprimorados que se adaptam às demandas em constante mudança de laboratórios e ambientes industriais.

(4 portas de luva/lados duplos)

Uma Caixa de Luvas de Purificação é um sistema de laboratório especializado projetado para manter um ambiente ultralimpo, livre de oxigênio e livre de umidade, circulando continuamente gás inerte de alta pureza pela câmara selada. Frequentemente referida como uma caixa de luvas de atmosfera inerte ou estação de trabalho de proteção de gás, ela remove efetivamente O₂, H₂O e contaminantes orgânicos. Este equipamento é essencial em áreas de pesquisa que exigem condições estritamente controladas—como desenvolvimento de baterias de lítio, engenharia de materiais avançados, fabricação de semicondutores, estudos de supercapacitores, iluminação de precisão, tecnologias de soldagem, processos OLED e MOCVD. Também é aplicável em ciências biológicas, incluindo cultivo microbiano anaeróbico e cultura de células com baixo teor de oxigênio.

Princípio de Funcionamento

A caixa de luvas usa um circuito de circulação de gás totalmente selado que conecta a câmara principal com a coluna de purificação preenchida com adsorventes de alta eficiência para remoção de umidade e oxigênio. Sob supervisão PLC, o sistema impulsiona o gás de trabalho através de tubulações e sopradores de circulação para passar repetidamente pelo material de purificação. A cada ciclo, as impurezas são retidas e o gás purificado reentra na câmara. Com o tempo, os níveis internos de H₂O e O₂ caem para menos de 1 ppm. Quando o material de purificação fica saturado após uso prolongado, ele pode ser regenerado para restaurar o desempenho total e continuar a operação de longo prazo.

Principais Aplicações

• Experimentos físicos e químicos fundamentais

• Fabricação e pesquisa de iluminação especial

• Protótipos e produção de baterias de lítio

• Estudos de metais alcalinos e altamente reativos

• Desenvolvimento de catalisadores

• Tecnologias de soldagem de precisão (laser, plasma, brasagem)

• Pesquisa em engenharia médica e biológica

• Embalagem e formulação farmacêutica

• Processos de fabricação de semicondutores

• Química de quelação

• Investigação de pós cerâmicos e metálicos

• Processos industriais que exigem condições de vácuo de alta temperatura

  Especificações e Recursos Técnicos

• Controle de Atmosfera:Atinge níveis extremamente baixos de oxigênio e umidade (<0,1 ppm)

• Estrutura Estanque:Taxa geral de vazamento ≤0,001% volume/hora

• Configuração da Válvula:Sistema de válvula solenóide modular para vedação confiável e fácil manutenção

• Sistema de Transferência:Porta da antecâmara leve e de operação suave para carregamento eficiente de materiais

• Variantes Externas:Múltiplas opções de concha e aparência adequadas para diferentes estilos de laboratório

• Interface do Usuário:Painel de controle touchscreen simples e intuitivo

• Circulação de Gás:Sistema de circuito fechado sem óleo e sem vácuo para operação estável

• Regeneração:Ciclo de regeneração totalmente automatizado para materiais de purificação

• Controle de Pressão:Equilíbrio automático de pressão com faixa de trabalho ajustável de ±15 mbar

• Purga da Câmara:Purga automática rápida para secagem rápida e ventilação segura para solventes

• Pedal:Ajuste de pressão interna mãos-livres conveniente

• Registro de Dados:Registro e preservação contínuos de dados do sistema

• Mecanismos de Alarme:Monitoramento completo e alertas para pressão, regeneração e anormalidades operacionais

• Tecnologia de Vedação:Estrutura de vedação patenteada multicamadas para estabilidade duradoura

  Vantagens Principais

• Controle ambiental de alta precisão para manuseio de materiais sensíveis

• Construção modular melhora a confiabilidade do sistema e a conveniência de manutenção

• Automação inteligente reduz a carga de trabalho manual e simplifica a operação

• Arquitetura de sistema configurável para atender às necessidades de aplicações especializadas

• Design de vedação proprietário garante desempenho hermético de longo prazo

Caixa de Luvas Padrão de Laboratório

1,Configuração da Caixa de Luvas Padrão de Laboratório

1.1 Câmara da caixa de luvas

1.2 Antecâmara Principal

1.3 Sistema de Purificação de Gás GP20

1.4 Mini Antecâmara

2. Câmara Principal

2.1 Dimensões Internas
Espaço de trabalho utilizável: 1200 mm (C) × 900 mm (A) × 750 mm (L inferior).

2.2 Portas de Luva
Dois Ø220 mm anéis de luva feitos de liga de alumínio duro resistente à corrosão, adequados para ambientes de processamento orgânico.

2.3 Luvas
Importadas luvas de borracha de butilo, modelo 8B1532 (EUA).
Diâmetro 8 polegadas, espessura 0,4 mm, oferecendo excelente resistência a produtos químicos, envelhecimento e calor moderado.

2.4 Janela de Observação
Painel de operação inclinado para frente com vidro de segurança temperado removível de 8 mm.
Altamente transparente, resistente à abrasão e resistente à corrosão.
Selado com uma junta OMEGA de 3/8".

2.5 Faixa de Pressão de Operação
Mantém pressão positiva ou negativa estável de –12 mbar a +12 mbar.
A proteção automática é ativada se a pressão exceder a faixa segura.

2.6 Iluminação
Iluminação embutida anti-reflexo, economizadora de energia, com iluminação suave e confortável.

2.7 Fonte de Alimentação Interna
Placa de interface de alimentação selada pré-instalada.
Entrada: AC 220V, 50Hz, monofásico, 10A.

2.8 Portas de Utilidade
Múltiplas interfaces universais KF-40 para conexões de gás, líquido e sinal.

2.9 Prateleiras
Três prateleiras internas ajustáveis fornecidas.

2.10 Estrutura de Suporte
Altura do suporte do gabinete 950 mm com rodízios permitindo nivelamento, mobilidade e travamento.

2.11 Desempenho Hermético
Estrutura de vedação proprietária garantindo uma taxa de vazamento de <0,001 vol%/hr.

3. Câmaras de Transferência

3.1 Estrutura
Construção cilíndrica em aço inoxidável 304 com conexões montadas em flange.

3.2 Antecâmara Grande
Diâmetro 360 mm, comprimento 600 mm.
Possui operação automática da válvula para ciclos de vácuo/purga.
Ciclos programáveis minimizam o tempo de espera do operador.

3.3 Antecâmara Pequena
Diâmetro 150 mm, comprimento 300 mm, controlada manualmente para extração e recarga de ar.

3.4 Bandejas Internas
Câmara grande: bandeja deslizante polida com movimento extensível.
Câmara pequena: plataforma deslizante móvel incluída.

3.5 Nível de Vácuo
Atinge ≤ –0,1 MPa, equipado com medidor de vácuo alemão WIKA.

4. Sistema de Controle de Circulação e Purificação

4.1 Sistema de Controle

4.1.1 Operação e Interface
Possui autodiagnóstico, reinicialização automática, regulação inteligente da pressão e controle adaptativo.
Todas as funções—incluindo circulação, vácuo e regeneração—são gerenciadas via Tela sensível ao toque Siemens PLC (comutável chinês/inglês).

4.1.2 Gerenciamento de Pressão
Pressão controlada por tela sensível ao toque com balanceamento automático dentro dos limites definidos.

4.1.3 Pedal
Permite ajustes finos de pressão durante os experimentos sem interromper o trabalho.

4.2 Circulação de Purificação

4.2.1 Precisão da Atmosfera
Mantém <1 ppm H₂O e O₂, com precisão de detecção de 0,01 ppm.

4.2.2 Controle Automatizado
Evacuação, circulação, aquecimento e regeneração controlados por PLC—nenhuma supervisão manual necessária.

4.2.3 Gás de Trabalho
Nitrogênio ou argônio (99,999% de pureza necessário).

4.2.4 Ventilador de Circulação
Ventilador de alta velocidade de frequência variável (0–100 m³/h), controlado pela Siemens, fechado em caixa de aço inoxidável testada sob pressão.

4.2.5 Colunas de Purificação Duplas
Cada coluna contém:

• 5 kg de catalisador à base de Cu BASF (desoxigenação, remove 65 L O₂)

• 5 kg de peneira molecular UOP (remove 2,2 kg H₂O)

4.2.6 Bloco de Válvulas de Purificação
Sistema de válvula elétrica modular totalmente automático Burkert alemão.

4.2.7 Filtração
Filtro de alta eficiência 0,3 μm de grau HEPA.

4.3 Sistema de Regeneração

Usa mistura N₂/H₂ ou Ar/H₂ (5–10% H₂) para regeneração completa, restaurando a capacidade de adsorção.

4.4 Display e Monitoramento

Tela sensível ao toque Siemens PLC com interface multilíngue, menus intuitivos e suporte à exportação de dados.

5. Bomba de Vácuo

Bomba Edwards RV12 do Reino Unido, velocidade de bombeamento de 12 m³/h.
Desligamento programável e comutável independentemente via tela sensível ao toque para reduzir o consumo de energia.

6. Unidade de Filtração de Solventes

Módulo de adsorção de solventes externo impede a contaminação da coluna de purificação.
Contém 6 kg de carvão ativado para remoção de orgânicos voláteis.

7. Analisador de Umidade

Analisador Michell dos EUA, faixa 0–1000 ppm, elemento sensor de alumina cerâmica.
Resposta rápida, resistente à corrosão, ampla faixa de detecção.

8. Analisador de Oxigênio

Analisador eletroquímico AVCRAY dos EUA, faixa 0–1000 ppm.
Sensor eletroquímico evita problemas de instabilidade dos sensores de zircônia em ambientes de solventes.

9,Especificações do Modelo Padrão da Caixa de Luvas de Purificação
