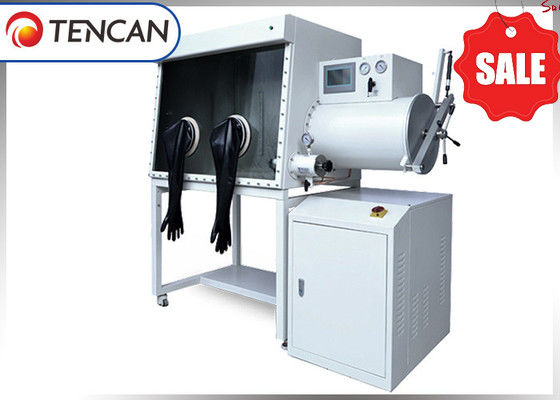

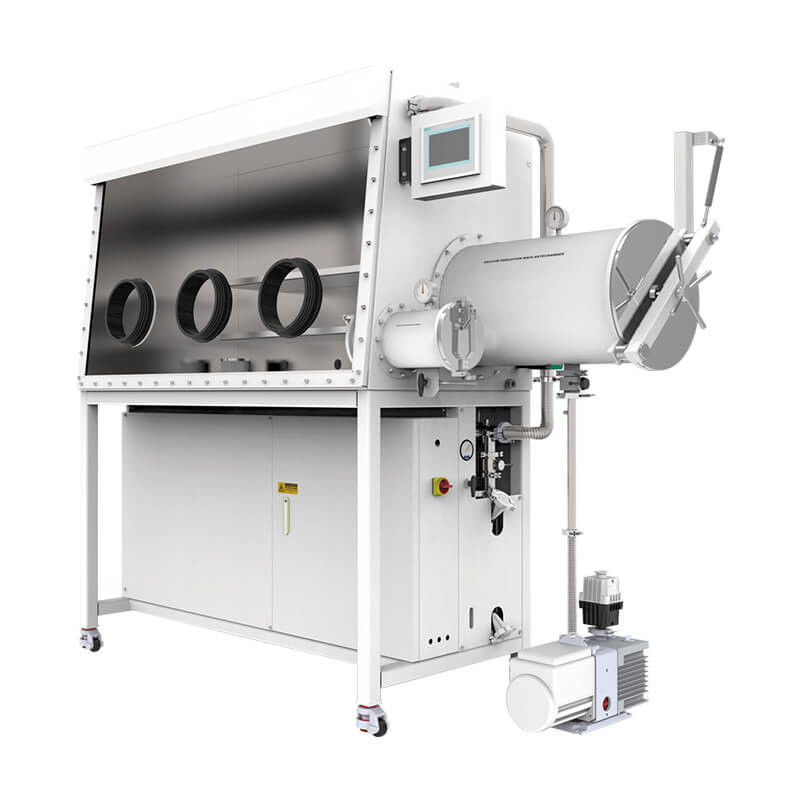

China TENCAN GBP750S-4(2400) Caixa de Luvas de Purificação de Gás Inerte com Design Integrado para Uso Laboratorial

Caixa de Luvas Changsha TENCAN – Ambiente Controlado Livre de Água e Oxigênio

A Caixa de Luvas Changsha TENCAN fornece um ambiente totalmente controlado, livre de água e oxigênio para materiais sensíveis e aplicações de pesquisa. Seu design modular integra múltiplos sistemas, incluindo:

• Corpo da Caixa de Luvas e Câmara de Transição

• Sistema de Purificação e Regeneração por Circulação

• Sistema de Controle e Interface de Exibição

• Sistema de Vácuo

Também pode ser integrado com equipamentos especializados como instrumentos a laser, dispositivos de revestimento a vácuo, fornos a vácuo, refrigeradores de baixa temperatura, sistemas de filtração e purificação de solventes, unidades de purificação de gás e sistemas de filtração de fumaça/poeira.

Principais Características

• Design Elegante e Robusto: Aparência estética com estilo distinto.

• Operação Estável e Confiável: Operação contínua prolongada com controle automatizado.

• Fácil de Usar: Operação simples e fácil manutenção.

• Altamente Confiável: Projetado para precisão e confiabilidade, amplamente reconhecido pelos usuários.

• Integração Personalizável: Compatível com vários equipamentos de laboratório e produção para aplicações especializadas.

Forças da Empresa

• P&D Inovador: Anos de experiência em pesquisa, design e desenvolvimento de produtos.

• Garantia de Qualidade: Cada unidade passa por rigorosa inspeção e testes para desempenho superior.

• Abordagem Centrada no Cliente: Foco em padronização, integridade, serviço e inovação.

• Melhoria Contínua: Transformando a confiança do cliente em motivação empresarial para criar experiências inovadoras.

A Caixa de Luvas de Purificação é um tipo de equipamento de laboratório que preenche a câmara com gás inerte de alta pureza, circula

e filtra O2, H2O, gases orgânicos e outras substâncias. Também é chamada de caixa de luvas a vácuo, caixa de proteção de gás inerte, etc. A principal função é remover O2, H2O e gás orgânico. É amplamente utilizada em ambientes ultra puros sem O2, H2O e poeira, como baterias e materiais de íons de lítio, semicondutores, super capacitores, lâmpadas especiais, soldagem a laser, brasagem, síntese de materiais, OLED, MOCVD, etc., mas também aplicações biológicas, como cultura de bactérias anaeróbicas, cultura de hipóxia celular, etc.

Princípio de funcionamento

O gás de trabalho na caixa de luvas está entre a câmara e a coluna de purificação (adsorvedor de H2O e

O2), e é circulado fechado através de tubos, sopradores de circulação, etc. sob o controle e monitoramento do PLC. Quando o gás de trabalho circula através da coluna de purificação, sua umidade e oxigênio são adsorvidos e, em seguida, retornados à câmara. À medida que o tempo de ciclo passa, o teor de H2O e O2 do gás de trabalho na câmara diminuirá gradualmente e, eventualmente, atingirá o índice de menos de 1 ppm. A coluna de purificação saturará após um certo período de ciclo e pode ser regenerada e reutilizada.

Principais Aplicações

Pesquisa em química física, desenvolvimento e produção de iluminação e lâmpadas especiais, pesquisa e produção de baterias de íons de lítio, pesquisa de metais alcalinos, pesquisa de catalisadores, soldagem a laser e plasma, engenharia médica e bioengenharia, produção de medicamentos e processos de embalagem, indústria de semicondutores, pesquisa em química de quelatos, pesquisa em pó cerâmico, pesquisa em pó metálico, tecnologia de processamento de caixa a vácuo de alta temperatura industrial.

Principais Características

Índice:

Água , Oxigênio < 0.1PPMTaxa de vazamento:

≤0.001vol % hA válvula solenóide adota um design modular, o que garante efetivamente a vedação da caixa de luvas e é fácil de substituir.

Design exclusivo da porta da cabine de transição, leve, fácil de abrir e simples de operar.

A aparência da caixa de luvas tem vários designs que podem atender às necessidades de diferentes usuários.

Tela sensível ao toque:

Fácil acesso a várias funções.Circulação:

Circulação de gás em circuito fechado, livre de óleo e vácuo.Regeneração:

Controle automático.Controle da pressão do ar:

controle automático, a pressão do ar de trabalho pode ser definida dentro de uma faixa de +/-15mbar.Limpeza da caixa:

controle automático, fácil de operar a seco, economia de gás e relativamente seguro para operar solventes.Interruptor de pé:

A pressão do ar dentro da caixa pode ser ajustada através do interruptor de pé.Memorando de Dados

: Sistema Automático de Registro de DadosFunção de alarme:

Possui as funções de regeneração, pressão de circulação e alarme de solicitação de operação inválida.Possui múltiplas patentes de vedação.

Caixa de Luvas Padrão de Laboratório

1,

Configuração da Caixa de Luvas Padrão de Laboratório1.1 Corpo da caixa de luvas

 Material

Câmara

Regeneração

Mini Câmara

2.1 Tamanho do espaço da caixa: 240 0 0mm (comprimento) x 900mm (altura) x 750mm (largura inferior).

2.2 Abertura da luva: diâmetro 220mm, feita de material de liga de alumínio duro, resistente à corrosão da atmosfera orgânica.

2.3 Luvas: Marca americana, modelo 8B1532, diâmetro da luva 8 polegadas, espessura 0,4 mm, material de borracha butílica, resistência à corrosão, resistência ao envelhecimento e certa resistência a altas temperaturas.

2.4 Janela frontal visível: Com uma superfície de operação inclinada e uma janela frontal de vidro temperado de segurança de 8 mm removível, é resistente ao desgaste, resistente à corrosão e tem boa transmitância de luz. O anel de vedação adota um anel de vedação OMEGA de 3/8 de polegada de espessura.

2.5 Faixa de pressão da caixa: Pode manter uma certa pressão positiva e negativa (-12mbar -12mbar) durante o uso. Se exceder uma certa pressão, o sistema o protegerá automaticamente.

2.6  Iluminação: Equipado com iluminação economizadora de energia anti-reflexo, a luz é suave.

2.7 Fonte de alimentação interna na caixa: 1 conjunto de placa de fiação de fonte de alimentação preenchida com adesivo é pré-instalada dentro da caixa (fonte de alimentação: tensão 220V-50Hz 1 fase, fonte de alimentação 10A).

2.8 Interface de backup: A caixa é equipada com várias interfaces KF-40 padrão para fácil acesso a líquidos, gases, sinais, etc.

2.9 Prateleiras: Existem três camadas de prateleiras dentro da caixa.

2.10 Suporte da caixa: inclui rodízios, com uma altura de 950 mm. Os rodízios têm funções como nivelamento, movimentação e fixação.

2.11 Baixa taxa de vazamento: Adotando tecnologia de vedação patenteada, a taxa de vazamento da caixa é inferior a 0,001 Vol%/h.

3,Câmara de transição

3.1 Forma: cilíndrica (aço inoxidável 304), com conexão de flange entre o compartimento grande e a caixa de luvas.

3.2 Câmara de transição grande: com um diâmetro de 360 mm e um comprimento de 600 mm, adota controle de válvula automático para o processo de sucção e reabastecimento; O número de ciclos de sucção e reabastecimento pode ser definido para realizar automaticamente as operações de sucção e reabastecimento, economizando tempo de espera de operação.

3.3 Câmara de transição pequena: com um diâmetro de 150 mm x 300 mm, a câmara de transição pequena é controlada por uma válvula manual para extração e reabastecimento de ar.

3.4 Bandeja do compartimento de transição: O compartimento de transição grande é equipado com uma bandeja de polimento extensível e livremente móvel. Equipado com discos deslizantes móveis no pequeno armazém de transição.

3.5 Grau de vácuo: ≤ -0.1MPa (todos com display de faixa de vácuo). O manômetro é selecionado da Wika da Alemanha.

4,Sistema de controle de purificação por circulação

4.1 Sistema de controle

4.1.1 Método: incluindo autodiagnóstico, características de desligamento e inicialização automática, com controle de pressão e funções adaptativas. O controle automático, controle de ciclo, proteção por senha e controle da câmara de vácuo são exibidos no LCD. A unidade de controle adota tela sensível ao toque Siemens PLC da Alemanha, e o menu de operação pode ser selecionado em chinês/inglês.

4.1.2 Controle da pressão da caixa: A pressão da caixa pode ser controlada dentro de uma determinada faixa de pressão através da tela sensível ao toque, e o sistema equilibra automaticamente a pressão da caixa dentro dessa faixa.

4.1.3 Pedal: Ele pode controlar a pressão da caixa de luvas com mais precisão a qualquer momento, alcançar a operação de bombeamento e reabastecimento de ar para a pressão da caixa e facilitar experimentos mais confortáveis para os usuários.

4.2 Sistema de purificação por circulação

4.2.1 Controle: Controle de água e oxigênio dentro de

<1ppm com uma precisão de 0,01ppm.4.2.2 Dispositivo de ajuste: Todo o processo de ajuste da tela sensível ao toque PLC (evacuação, purificação, regeneração, aquecimento) não requer monitoramento manual.

4.2.3 Gás de trabalho: N2 ou Ar (circulação de gás), com um requisito de pureza de 99,999%.

4.2.4 Ventilador de circulação: Ventilador de frequência variável de alta velocidade, vazão ajustável de 0-100m3/h, controlado por microprocessadores Siemens da Alemanha, instalado dentro de um dispositivo de aço inoxidável que passou por testes de alta pressão e não tem vazamentos.

4.2.5 Coluna de purificação dupla: Cada coluna contém 5 kg de material de desoxigenação de catalisador de cobre de alta eficiência BASF alemão, capaz de remover 65 litros de oxigênio, 5 kg de material de remoção de água de peneira molecular de alta eficiência da UOP nos Estados Unidos, capaz de remover 2,2 kg de água.

4.2.6 Bloco de válvulas de purificação: Burkert, Alemanha, válvula operada eletricamente totalmente automática, design modular, mais conciso e manutenção conveniente.

4.2.7 Filtro: Filtro de alta eficiência com uma abertura de 0,3 mícrons que está em conformidade com os padrões HEPA.

4.3 Sistema de regeneração

4.3.1 Sistema de regeneração: usado para purificar o sistema para reutilização, ativá-lo e restaurar a capacidade de adsorção; É necessária uma garrafa de gás misto de N2/H2 ou Ar/H2 2 para regeneração, onde H2 representa 5-10%.

4.4 Sistema de Exibição

4.4.1 Sistema de Exibição: A unidade de controle adota tela sensível ao toque Siemens PLC da Alemanha, e o menu da interface de operação pode ser alternado entre chinês e inglês. A interface de exibição é rica em funções, fácil de operar, fácil de entender e suporta a função de exportação de dados.

5,Bomba de vácuo

5.1 A bomba de vácuo adota a bomba de vácuo Edwards RV12 do Reino Unido, com uma vazão de 12m ³/ h. E pode ser controlado independentemente a qualquer momento. O tempo de desligamento automático da bomba de vácuo pode ser definido pela tela sensível ao toque, o que é mais razoável e reduz o consumo desnecessário de energia.

6,Sistema de filtração de solventes

Para evitar a influência de solventes orgânicos na coluna de purificação ou contaminação cruzada do experimento, a coluna de adsorção de solventes orgânicos é integrada na parte externa da caixa de luvas usando um sistema em série, que pode remover efetivamente solventes voláteis. O meio é principalmente carvão ativado de alta qualidade e eficiente, com uma quantidade de enchimento de 6 KG.

7,Analisador de água

7.1 (1 unidade, British Michel) Faixa: 0-1000ppm, usando componentes sensíveis de alumina cerâmica. Este analisador tem boa estabilidade, resistência à corrosão, ampla faixa de medição e velocidade de resposta rápida.

8,Analisador de oxigênio

8.1 (1 unidade, analisador eletroquímico AVCRAY dos Estados Unidos) com uma faixa de 0-1000ppm, requer o uso de sensores de célula de combustível eletroquímico, pontos zero precisos e não é propenso a deriva; Evitando situações em que os sensores de zircônia são propensos a danos e detecção imprecisa em solventes orgânicos, eletrólitos e outros ambientes.

9,Especificações

do Modelo Padrão da Caixa de Luvas de PurificaçãoItem
